کلید لمسی مناسب برای خانه هوشمند؛ رله یا ترایاک؟

رله یا ترایاک، دو تکنولوژی کلیدی در طراحی کلیدهای لمسی و خانه‌های هوشمند هستند. این دو در ظاهر شاید شبیه به‌نظر برسند، اما در عملکرد، دوام و کیفیت کنترل بار تفاوت‌های اساسی دارند. در این مقاله با مقایسه کامل این دو، به شما کمک می‌کنیم تا انتخاب هوشمندانه‌تری داشته باشید.

کلید لمسی چیست ؟

کلید لمسی نوعی کلید الکترونیکی مدرن است که به‌عنوان جایگزینی برای مدل‌های سنتی و قدیمی کلیدهای مکانیکی که چند سال پیش توسط برندهای مطرحی مانند ایران الکتریک، خیام الکتریک و دلند الکتریک تولید می‌شدند، وارد بازار شده است. کلیدهای لمسی با استفاده از سنسورهای خازنی لمس انگشت را تشخیص داده و پس از پردازش، فرمان قطع یا وصل جریان را به رله یا ترایاک جهت کنترل بار الکتریکی ارسال می‌کنند. این کلیدها به دلیل طراحی زیبا، دوام بالا و قابلیت اتصال به سیستم‌های هوشمند، به گزینه‌ای محبوب در خانه‌های مدرن تبدیل شده‌اند.

همچنین اگر قصد خرید کلید لمسی را دارید و می‌خواهید با مراحل انتخاب، نکات نصب و تفاوت مدل‌ها بیشتر آشنا شوید، مطالعه‌ی مقاله‌ی راهنمای جامع قبل از خرید کلید لمسی و هوشمند به شما پیشنهاد می‌شود.

کلید لمسی چگونه کار می‌کند؟

کلید لمسی از ترکیب چند بخش اصلی تشکیل شده است: سنسور خازنی (Capacitive Touch Sensor)، پردازنده مرکزی (MCU یا IC کنترل)، و درایور خروجی (رله یا ترایاک). هنگامی که کاربر سطح کلید را لمس می‌کند، ظرفیت خازنی ناحیه تغییر می‌کند. این تغییر توسط سنسورهای خازنی مانند TTP223، AT42QT1010 یا در طراحی‌های پیشرفته‌تر توسط میکروکنترلرهایی مثل STM32 یا ESP32 تشخیص داده می‌شود.

پس از تشخیص لمس، پردازشگر مرکزی (که می‌تواند یک میکروکنترلر ساده ۸ بیتی مانند ATmega8 یا حتی یک چیپ مجتمع مانند ESP8266 باشد) ورودی را تفسیر کرده و بر اساس منطق برنامه‌ریزی‌شده، فرمانی به خروجی صادر می‌کند.

این فرمان به یکی از دو نوع سوئیچینگ ارسال می‌شود:

• • رله مکانیکی (Mechanical Relay) مانند SRD-05VDC-SL-C

• • یا ترایاک (TRIAC) مانند BT136 یا BTA16 که به‌واسطه یک اپتوترایاک مثل MOC3021 تحریک می‌شود.

در طراحی‌هایی که بار سلفی (مثل موتور یا ترانسفورماتور) وجود دارد، استفاده از رله به دلیل ایزولاسیون الکتریکی بهتر و توانایی تحمل پیک‌های جریان توصیه می‌شود. در مقابل، ترایاک‌ها در بارهای مقاومتی مانند لامپ‌های رشته‌ای یا بخاری برقی بسیار کم‌صدا، سریع و بدون استهلاک مکانیکی عمل می‌کنند.

به‌طور خلاصه، روند عملکرد کلید لمسی شامل این مراحل است:

رله چیست و چه نقشی در کلید لمسی دارد؟

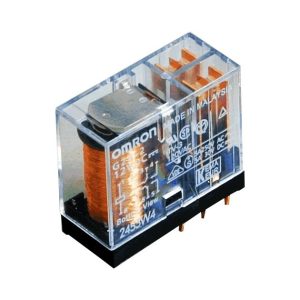

رله (Relay) یک قطعه‌ی الکترومکانیکی است که با استفاده از میدان مغناطیسی تولیدشده توسط بوبین (سیم‌پیچ)، باعث باز یا بسته شدن یک یا چند کنتاکت فلزی می‌شود. ساختار داخلی رله شامل یک بوبین الکترومغناطیسی، هسته‌ی آهنی ثابت و یک زبانه متحرک فلزی است. هنگام عبور جریان از بوبین، یک میدان مغناطیسی در اطراف هسته ایجاد می‌شود که زبانه متحرک را به سمت خود جذب می‌کند. این حرکت زبانه باعث اتصال یا قطع کنتاکت‌ها شده و در نتیجه مدار قدرت (مانند لامپ یا دستگاه برقی) روشن یا خاموش می‌شود.

در کلیدهای لمسی، رله معمولاً برای کنترل بارهای نوری مانند لامپ‌های LED، لامپ‌های هالوژن و روشنایی‌های نواری (LED Strip) به کار می‌رود. در برخی موارد نیز برای کنترل بارهای سبک‌تر مانند فن‌های تهویه با توان پایین استفاده می‌شود. استفاده از رله در این کاربردها به دلیل توانایی آن در تحمل جریان نسبی بالا، ایزولاسیون الکتریکی بین مدار فرمان و قدرت و سازگاری با انواع بارها رایج است. یکی از رله‌های پرکاربرد در این نوع مدارات، رله‌ی SRD-05VDC-SL-C است که با ولتاژ ۵ ولت DC فعال می‌شود و می‌تواند تا ۱۰ آمپر جریان را در مدار AC یا DC عبور دهد.

مزایای استفاده از رله در کلید لمسی:

ایزولاسیون کامل الکتریکی: رله‌ها به‌صورت فیزیکی مدار فرمان (ولتاژ پایین) را از مدار بار (ولتاژ بالا) جدا می‌کنند که باعث افزایش ایمنی و کاهش نویز می‌شود.

توانایی کنترل انواع بارها: رله‌ها به خوبی بارهای مقاومتی و القایی (سلفی) مانند لامپ‌های هالوژن و فن‌های کوچک را تحمل می‌کنند.

تحمل جریان‌های بالا: بسیاری از رله‌ها می‌توانند جریان‌های نسبتا بالایی (مثلاً ۱۰ تا ۳۰ آمپر) را بدون آسیب دیدگی سوئیچ کنند.

در دسترس بودن گسترده: رله‌ها در انواع مختلف و قیمت‌های متنوع به آسانی در بازار موجود هستند.

سادگی و قابلیت اطمینان: طراحی ساده الکترومکانیکی و عملکرد قابل پیش‌بینی، رله‌ها را در پروژه‌های مختلف محبوب کرده است.

معایب استفاده از رله در کلید لمسی:

صدای کلیک هنگام قطع و وصل: رله‌های مکانیکی هنگام سوئیچینگ صدای مشخصی دارند که ممکن است در برخی محیط‌ها حساسیت‌زا باشد، اما این صدا اغلب در کاربردهای خانگی قابل تحمل است.

عمر مکانیکی محدود: با وجود داشتن قطعات متحرک، اکثر رله‌های با کیفیت بالای صنعتی می‌توانند تا حدود ۱۰۰ هزار تا ۵۰۰ هزار سیکل سوئیچینگ (معادل حدود ۱۵ تا ۲۰ سال استفاده متوسط روزانه) دوام بیاورند که برای کاربردهای معمول کلید لمسی کاملاً کافی است.

سرعت عملکرد پایین‌تر نسبت به المان‌های نیمه‌هادی: رله‌ها به‌دلیل ماهیت مکانیکی خود سرعت سوئیچینگ کمتری نسبت به ترایاک یا ترانزیستورها دارند، اما این تفاوت در کاربردهای کلید لمسی تاثیر قابل‌توجهی ندارد.

در مجموع، اگر هدف شما کنترل بارهای سنگین یا القایی با ایمنی بالا باشد، رله انتخاب مطمئنی در طراحی کلیدهای لمسی است.

ترایاک چیست و چگونه در کلید لمسی استفاده می‌شود؟

ترایاک یک قطعه الکترونیکی است که برای سوئیچینگ دوطرفه در مدارهای AC طراحی شده است. این قطعه می‌تواند در هر دو نیم‌سیکل مثبت و منفی جریان عبوری را هدایت کند و نیازی به سوئیچ مکانیکی ندارد. ترایاک‌ها معمولاً در بسته‌بندی TO-220 ارائه می‌شوند و برای کنترل بارهای مقاومتی ، سیستم‌های روشنایی و موتورهای کوچک مناسب هستند.

ساختار و عملکرد ترایاک :

ترایاک‌ها از چهار لایه نیمه‌هادی با ترتیب P-N-P-N تشکیل شده‌اند که در چهار ربع (quadrant) مختلف عملکرد دارند. این ساختار به آن‌ها اجازه می‌دهد تا در هر دو جهت جریان عبوری را کنترل کنند. برای تحریک ترایاک، یک جریان کوچک به پایه گیت (Gate) اعمال می‌شود که باعث هدایت جریان از بین دو ترمینال اصلی (Main Terminals) می‌شود. پس از این که ترایاک روشن شد، تا زمانی که جریان عبوری از آن به زیر حد معینی نرسد، به کار خود ادامه می‌دهد.

کاربرد ترایاک در کلیدهای لمسی هوشمند:

در طراحی کلیدهای لمسی هوشمند، ترایاک‌ها به‌عنوان سوئیچ‌کننده برای کنترل بارهای مقاومتی مانند لامپ‌های LED، لامپ‌های هالوژن و روشنایی‌های نواری (LED Strip) استفاده می‌شوند.

مزایای استفاده از ترایاک در کلیدهای لمسی هوشمند:

عملکرد بی‌صدا: ترایاک‌ها به‌دلیل عدم وجود قطعات مکانیکی، عملکرد بی‌صدایی دارند که برای محیط‌های حساس به صدا مناسب است.

سرعت بالا: ترایاک‌ها می‌توانند در زمان‌های کوتاهی روشن و خاموش شوند که برای کاربردهای نیازمند سرعت بالا مناسب است.

طول عمر بیشتر: به‌دلیل عدم وجود قطعات مکانیکی، ترایاک‌ها عمر طولانی‌تری دارند و نیاز به تعمیرات کمتری دارند.

حجم و هزینه کمتر: ترایاک‌ها معمولاً حجم کمتری دارند و هزینه تولید آن‌ها نسبت به رله‌ها کمتر است.

معایب استفاده از ترایاک در کلیدهای لمسی هوشمند:

محدودیت در کنترل بارهای سلفی: ترایاک‌ها معمولاً برای کنترل بارهای مقاومتی مناسب هستند و ممکن است در کنترل بارهای سلفی مانند موتورهای یا بعضی لامپ های دارای تغذیه سلفی هستن عملکرد مناسبی نداشته باشند.

عدم ایزولاسیون الکتریکی: ترایاک‌ها به‌دلیل ساختار نیمه‌هادی خود، ایزولاسیون الکتریکی بین مدار فرمان و بار را فراهم نمی‌کنند که ممکن است در برخی کاربردها مشکل‌ساز باشد.

نتیجه گیری

با وجود آن‌که ترایاک به‌عنوان یک قطعه نیمه‌هادی مزایایی مانند عملکرد بی‌صدا، عدم استهلاک مکانیکی و حجم کوچک دارد، اما در عمل، محدودیت‌هایی دارد که نمی‌توان از آن‌ها چشم‌پوشی کرد. ترایاک‌ها در برابر نوسانات شبکه برق ایران حساس‌تر بوده و در مواجهه با بارهای سلفی یا ترکیبی (مانند فن، ترانس، لامپ‌های فلورسنت یا حتی برخی LEDهای دارای درایور نامرغوب)، عملکرد پایداری ندارند. همچنین عدم وجود ایزولاسیون الکتریکی بین مدار فرمان و قدرت در ترایاک، می‌تواند در برخی طراحی‌ها خطرساز یا منجر به تداخل شود.

در مقابل، رله‌های الکترومکانیکی با وجود داشتن قطعات متحرک و صدای کلیک هنگام سوئیچ، در کاربردهای واقعی مانند کلیدهای روشنایی، دوام بالا (تا ۵۰۰ هزار سیکل)، تحمل جریان بیشتر، سازگاری با انواع بارها و مهم‌تر از همه ایزولاسیون مطمئن بین مدار فرمان و قدرت را فراهم می‌کنند.

از این رو، اگر اولویت شما پایداری در عملکرد، ایمنی در طراحی، و انعطاف‌پذیری در نوع بار مصرفی است، رله انتخابی منطقی‌تر و قابل اعتمادتر برای کلیدهای لمسی هوشمند خواهد بود.
