ROYAL PRO SERIES

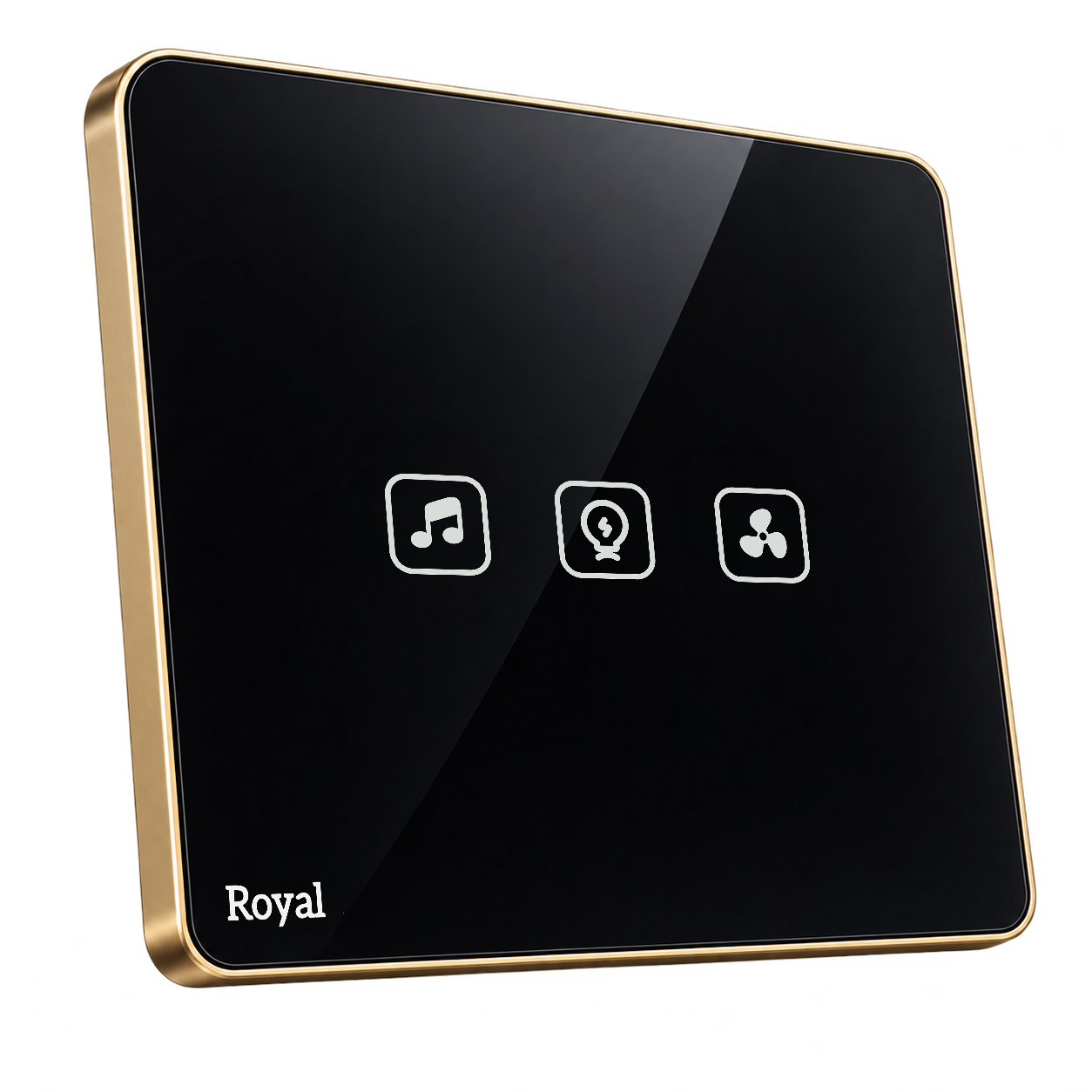

کلید سرویس بهداشتی لمسی
این مدل اختصاصاً برای سرویس بهداشتی طراحی شده و سه فرمان مشخص برای فن، چراغ و موزیکپلیر در اختیار کاربر قرار میدهد. این نسخه کنترل لمسی مستقیم و پایدار را بدون نیاز به نرمافزار یا شبکه ارائه میکند.
نوع عملکردلمسی ساده
سری محصولپرو
ترمینالهای فعالL1 / L2 / L4
کاربرد اختصاصی این مدلکنترل مجزای فن، روشنایی و موزیکپلیر سرویس بهداشتی
کاربرد محصول
این مدل دقیقاً کجا استفاده میشود؟
این مدل اختصاصاً برای سرویس بهداشتی طراحی شده و سه فرمان مشخص برای فن، چراغ و موزیکپلیر در اختیار کاربر قرار میدهد.
مدار و نوع مصرفکننده باید پیش از نصب با نقشه و حداکثر جریان این مدل تطبیق داده شود.
مدار و نوع مصرفکننده باید پیش از نصب با نقشه و حداکثر جریان این مدل تطبیق داده شود.
اطلاعات همین مدل
مقادیر و ترمینالهای جدول براساس مدل انتخابشده نمایش داده شدهاند و برای همه کلیدها تکراری نیستند.
| ولتاژ ورودی | 100 تا 275 ولت AC |
|---|---|
| فرکانس | 50 هرتز |
| ترمینالهای تغذیه | N برای نول و L برای فاز |
| ترمینالهای مورد استفاده | L1 (فن)، L2 (روشنایی)، L4 (موزیکپلیر) |
| حداکثر جریان | هر خروجی فعال: حداکثر ۱۰ آمپر |
| کنترل | کنترل مستقیم لمسی |
| شبکه | نیاز ندارد |
| هاب مرکزی | نیاز ندارد |
| رویه | شیشه براق و ضد خش با لبه ابزارخورده |
| بدنه | پلاستیک مهندسی کندسوز PC0 |
| نشانگر لمس | نور سفید در حالت خاموش و آبی هنگام فعالشدن |

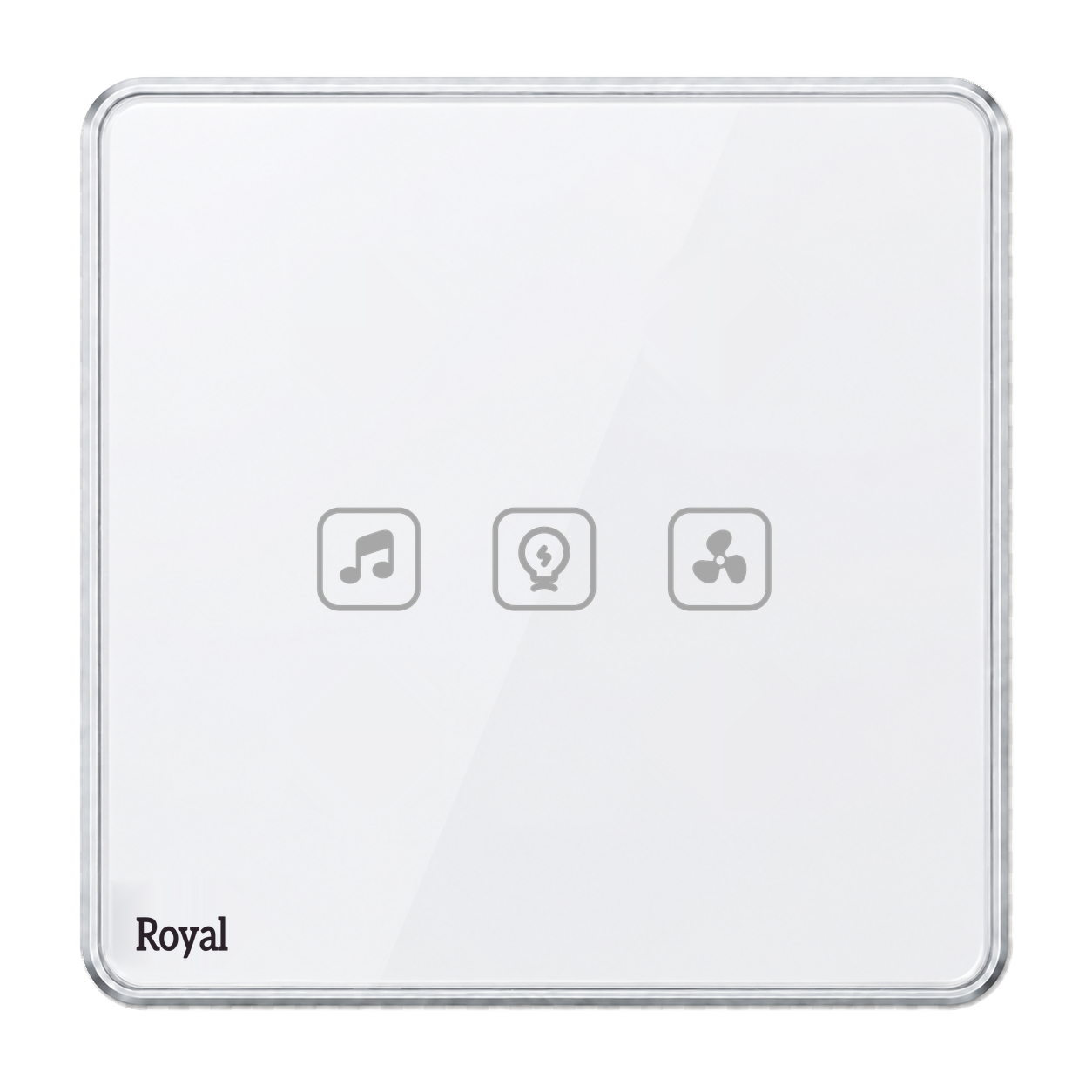

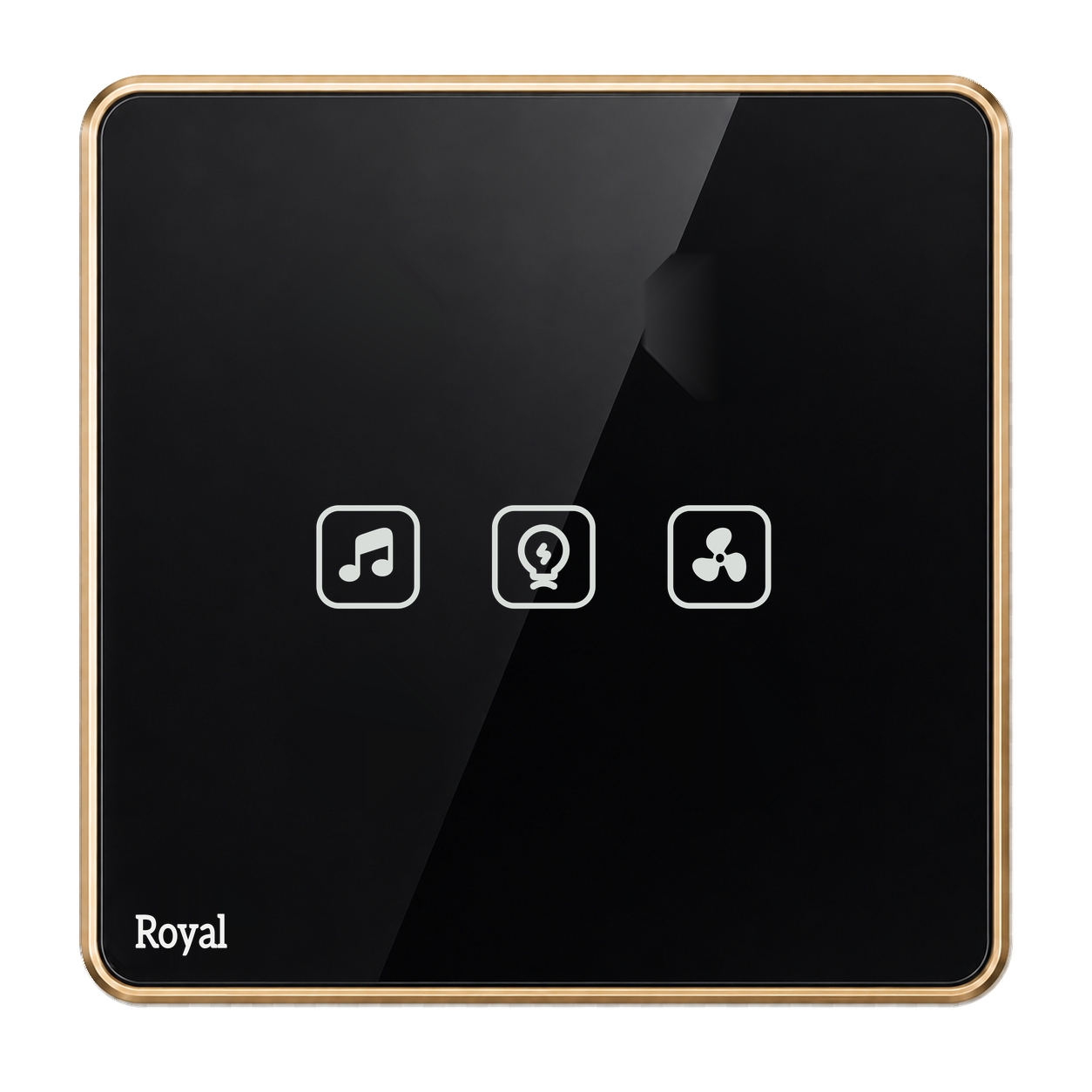

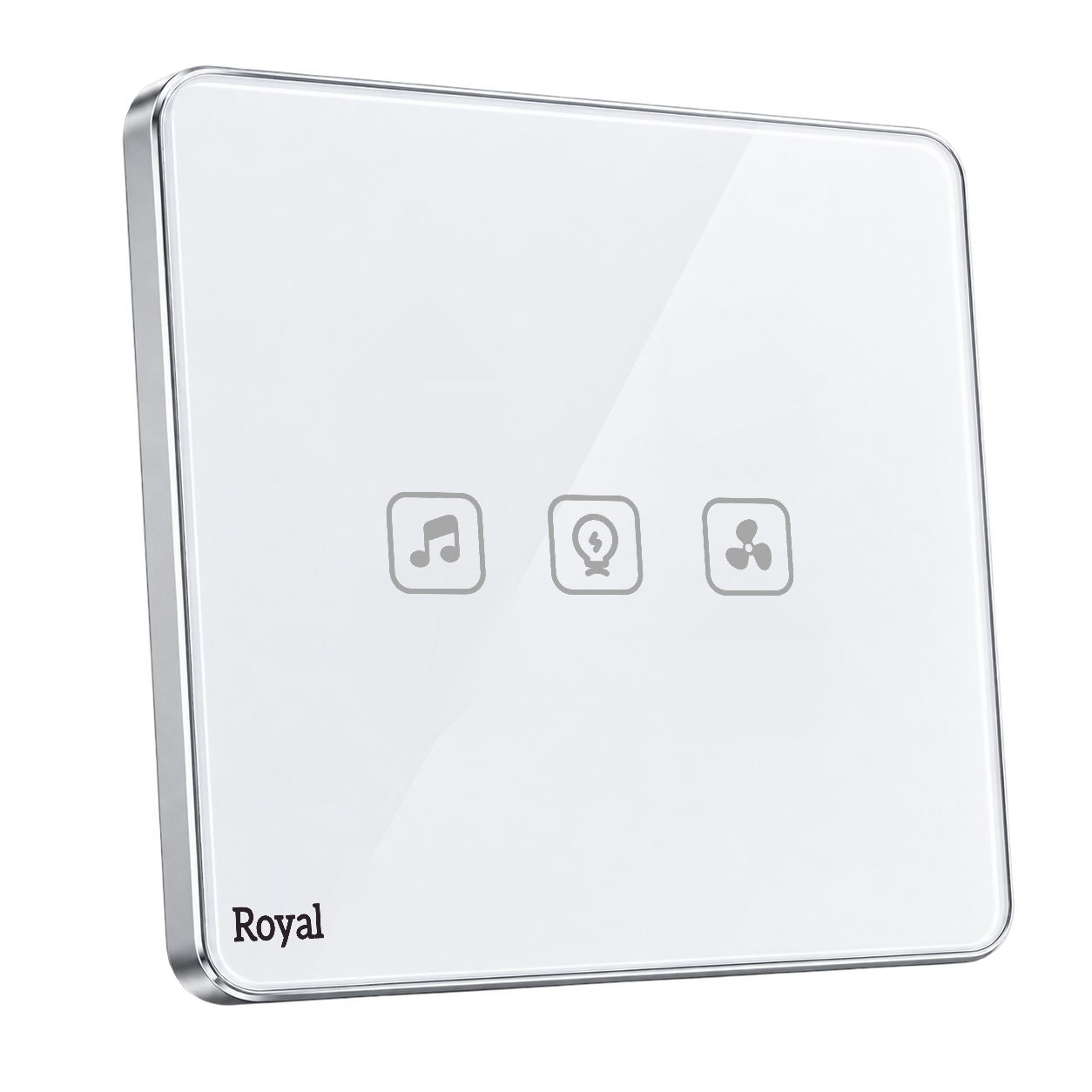

| رنگبندی | فریم طلایی/شیشه مشکی و فریم نقرهای/شیشه سفید |
نقشه فنی

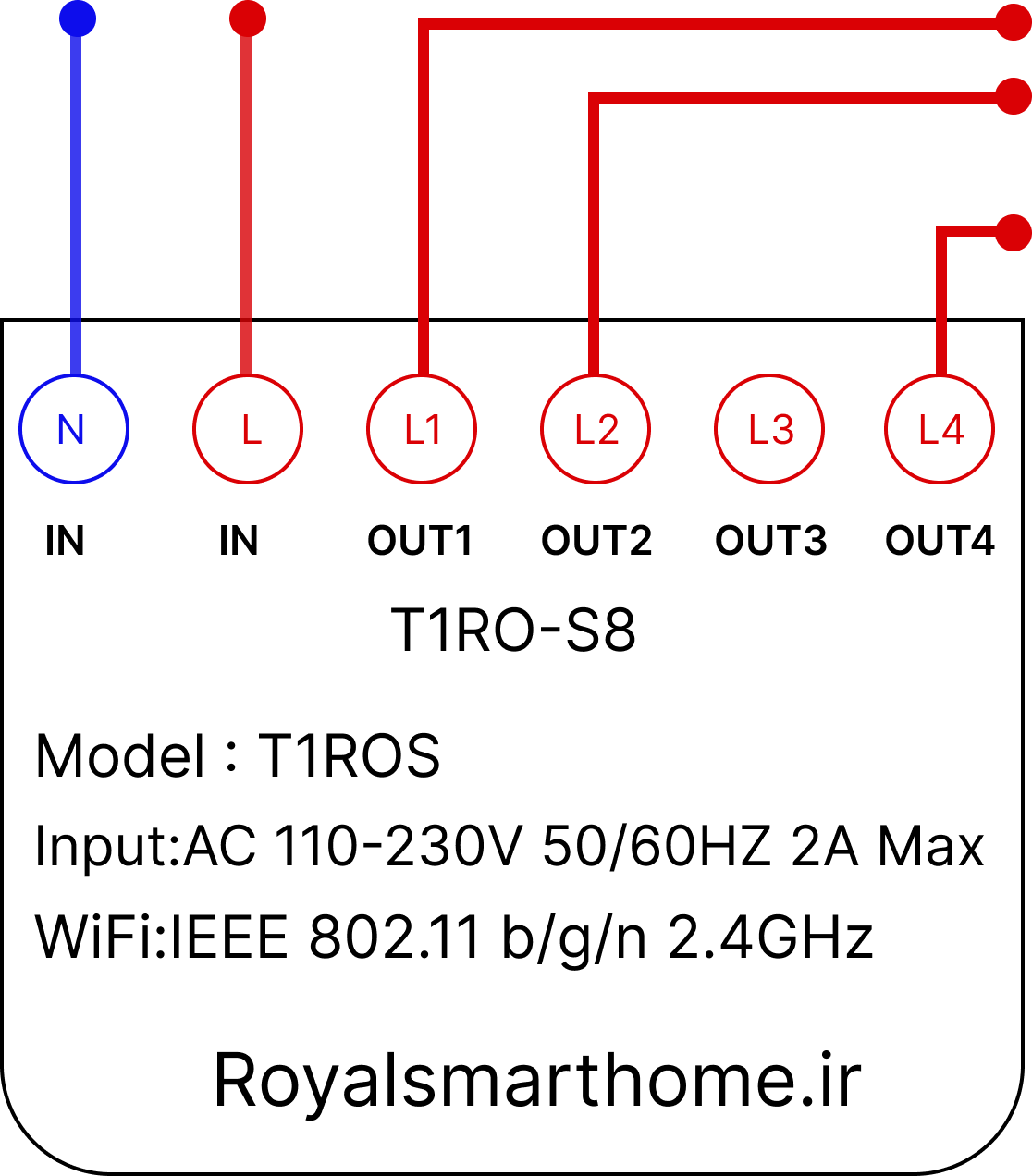

نقشه سیمکشی کلید سرویس بهداشتی
ورودیهای زیر عنوان IN شامل N برای نول و L برای فاز هستند. به ازای هر پل، فاز برگشتی مصرفکننده از ترمینال مشخصشده گرفته میشود.
N · نول ورودیL · فاز ورودیفاز برگشتی مصرفکننده
هشدار ایمنی درباره جابهجایی فاز و نول
اتصال فاز و نول باید دقیقاً به L و N انجام شود. در صورت جابهجایی، ممکن است کلید ظاهراً کار کند و الزاماً سوختگی فوری رخ ندهد، اما بهجای فاز، نول قطع و وصل میشود و فاز میتواند روی مصرفکننده باقی بماند؛ این وضعیت ایمن نیست و باید پیش از بهرهبرداری اصلاح شود.
راهنمای سیمکشی کلید سرویس بهداشتی
قطع و کنترل برق
منبع تغذیه مدار را از تابلو قطع کنید و با ابزار مناسب، بیبرق بودن هادیها را تأیید کنید.
اتصال تغذیه IN
نول ورودی را به N و فاز ورودی را به L متصل کنید. سطح مقطع سیم و حفاظت مدار باید متناسب با بار باشد.
اتصال ترمینالهای این مدل
L1 برای فن، L2 برای روشنایی، L4 برای موزیکپلیر. نول مصرفکنندهها به نول مشترک مدار متصل میشود.
بازبینی و آزمون
پس از محکمکردن اتصالات و کنترل نبود سیم لخت، برق توسط فرد متخصص وصل و عملکرد هر مسیر جداگانه آزموده شود.
محدودیت جریان: هر خروجی فعال: حداکثر ۱۰ آمپر. در بارهای موتوری و القایی، جریان راهاندازی نیز باید محاسبه شود.
شیشه یکپارچه و جزئیات دقیق
سطح شیشهای براق و ضد خش با لبه ابزارخورده، نور نشانگر سفید در حالت خاموش و آبی هنگام فعالشدن و بدنه مهندسی کندسوز PC0، ظاهر و عملکرد سری Royal را کامل میکند.
کنترل لمسی مستقیم
این مدل برای پروژههایی مناسب است که ظاهر و لمس سری Royal را بدون کنترل نرمافزاری میخواهند و برای کارکرد به شبکه یا هاب نیاز ندارد.
پاسخهای مهم پیش از خرید
این مدل برای چه کاربردی مناسب است؟
کنترل مجزای فن، روشنایی و موزیکپلیر سرویس بهداشتی. استفاده خارج از کاربرد تعریفشده باید فقط پس از بررسی فنی انجام شود.
آیا این مدل به هاب مرکزی نیاز دارد؟
خیر. نسخه لمسی ساده به شبکه، نرمافزار یا هاب مرکزی نیاز ندارد.
آیا جابهجایی فاز و نول بیخطر است؟
خیر. حتی اگر کلید ظاهراً کار کند، باقیماندن فاز روی مصرفکننده خطر برقگرفتگی ایجاد میکند. اتصال باید توسط برقکار اصلاح شود.
آیا نصب بدون برقکار مجاز است؟
خیر. برق شهر خطرناک است؛ نصب و آزمون باید توسط برقکار دارای صلاحیت و مطابق نقشه همین مدل انجام شود.
